1. 簡介
Stratmann[1,2]等人闡述了金屬腐蝕電位與掃描開爾文探針測量電位的關系原理。在同一系列論文中，以銅、鐵和鋅為校準標準，對該方法進行了驗證。本文使用Bio-Logic M470掃描電化學工作站和500μm、150μm的SKP探針進行了相同的測試程序。當然，同樣的程序也適用于M370掃描電化學工作站。
基本原理是校準開爾文探針測量的功函數與不同金屬的開路電位（OCP）之間的差異，他們之間呈直線關系：OCP=K+(φ1-φ2) （1）
式中：OCP單位是V；(φ1-φ2)是探針和樣品之間的功函數差，單位為V；常數K的值需要確定。
對于特定探針、設定探針至樣品距離以及儀器的特定靈敏度范圍，將確定K值。SKP實驗中的所有其他參數將相等，以便進行相似測量之間的比較。
2. 實驗
為了確定校準常數，需要用到以下樣品：銅板，99.9%純；鐵板，99.5%純；鋅板，99.95%純；硫酸鋅；硫酸鐵；五水硫酸銅。
金屬板被分割成大約5 mm x 15 mm的部分，并通過焊料在其后部連接，確保金屬接頭之間沒有焊料滲出。將一根用于連接SKP樣品和OCP測量工作電極的導線連接到三元金屬樣品的后部。然后將它們封裝，并將其打磨平整，打磨至1200號砂紙。最終樣品如圖1所示。
圖1 三金屬樣品，自上而下：銅、鋅、鐵。
制備飽和硫酸鹽形式的溶液，以匹配封裝金屬：銅金屬/飽和硫酸銅溶液、鋅金屬/飽和硫酸鋅溶液、鐵金屬/飽和硫酸鐵溶液。
對于500μm和150μm的測量，清潔三金屬樣品，并沿每個金屬的長度方向完成最終定向拋光，以確保樣品金屬不會發生交叉污染。每次執行相關測量時，都會重復進行清潔和拋光。
將樣品安裝在電解池中并將其調平。通用鉸鏈臂將Ag/AgCl組合輔助/參比電極定位在靠近SKP探針和第一個金屬樣品的位置，如圖2所示。
圖2 安裝和調平樣品
然后小心地用移液管將飽和硫酸鹽溶液移到金屬樣品上，使溶液不會混合或穿過邊界到不同的金屬基底上，如圖3所示。在開始測量之前，讓樣品平衡大約20分鐘。

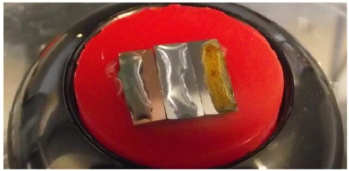

圖3 從左到右，Cu，Zn和Fe與他們各自的飽和硫酸溶液
將三金屬樣品連接到SKP樣品連接處，將SKP探針置于第一個溶液滴的中心位置，并采用CHM校準高度方法，從滴表面到約100μm處。一旦確認探針高度，如圖4所示設置SKP信號調節和PID控制回路。注意500μm（圖4a和b）以及150μm（圖4c和d）探針所用設置的差異。
將CHM和SKP都打開并配置，這樣有助于快速從確認探頭高度切換到進行SKP功函數測量。

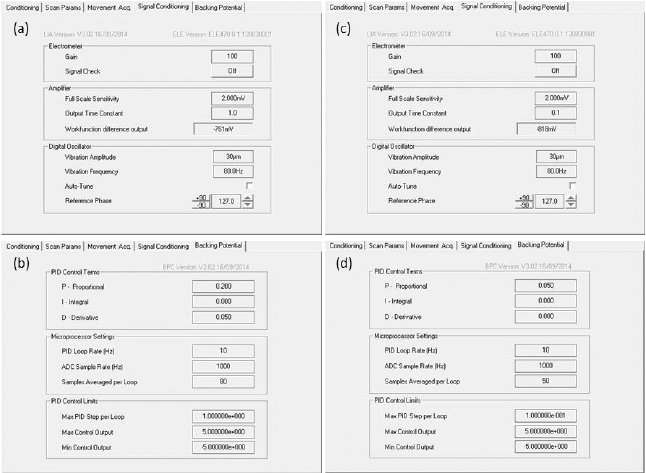

圖4 （a）500μm探針的信號調節參數；（b）500μm探針的PID參數；
（c）150μm探針的信號調節參數；（d）150μm探針的PID參數。
對于500μm探針，在2mV和5mV靈敏度范圍內發現功函數差。對于150μm探針，測試
2mV和1mV靈敏度范圍。一般程序如下：
· 將樣品連接到SKP樣品連接。
· 使用CHM技術將探針靠近溶液表面約100μm。
· 切換到SKP技術并注意顯示的功函數。測量的功函數差可能會有快速的初始變化。如
果是這種情況，則應在功函數穩定后記錄其差異。
· 切換到下一個靈敏度范圍，再次記錄功函數。
· 將三金屬樣品連接至恒電位儀作為工作電極。
· 清潔參比電極，放入待測溶液中。
· 運行“ChronoOCP”實驗。
對三種金屬和靈敏度范圍重復上述過程。注：將參比電極放入溶液中會導致液滴膨脹。因此，為了獲得最佳的結果，最好先獲得所有的功函數差值，然后運行ChronoOCP測量。
3. 結果
圖5顯示了將Ag/AgCl參比電極插入硫酸鋅溶液中超過1分鐘的ChronoOCP實驗的示例。（不進行ChronoOCP實驗，用戶也可以在M470/M370軟件的恒電位儀對話框欄上監測開路電位。）

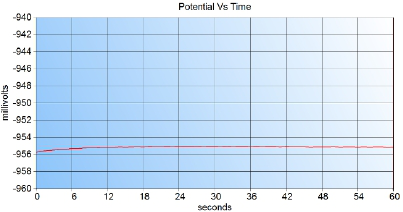

圖5 OCP vs. t Zn/ZnSO4溶液
在 Excel 中 ， 根 據 平 均 OCP 繪 制 每 種 探 針 類 型 和 靈 敏 度 范 圍 的 功 函 數 差 ， 給 出 了Stratmann描述的關系，如圖6所示。每種趨勢和結果均采用直線擬合，如表1所示。約’1’的坡度與式（1）預測的坡度一致。500μm探針需要“185mV”和“178mV”的常數，150μm探針需要“225mV”和“197mV”的常數，以便將功函數差校正為腐蝕電位。
圖6：500μm（a）和150μm（b）SKP探針測量的功函數差與每種金屬開路電位的函數
4. 提示
創建一個與數量相關的線性圖是一個簡單的過程；但是，要理解許多要點才能成功。
4.1 減少環境噪音
SKP的工作原理是電荷零點，通過施加背電勢（即“零點”）使連接的不同金屬（探針和樣品）保持其電荷中性。當處于零點時，探針振動，兩種材料之間沒有電子流，因此沒有測量到電壓；電子控制回路工作以保持該零點或零電壓。在零伏電壓下工作意味著靈敏度范圍（放大）可以根據需要調高，但在過程中，任何噪聲都會被放大，并會影響控制回路。用戶應努力減少可能影響控制回路的環境噪聲。
4.2 優化PID控制回路
（a）快速或緩慢響應
通過數字比例積分微分（PID）控制回路對保持零點的控制回路進行調整。該裝置需要根據預期的測量和控制情況進行配置。例如，如果在快速區域掃描中預期功函數會發生較大變化，則需要快速響應控制回路。這種情況與標準參考樣品的情況不同，標準參考樣品的變化很小。這兩種情況下需要不同的PID控制項。M370和M470軟件配備有PID值，這些PID值由故障診斷設置，以提供快速響應；本文中使用的值用于更穩定的測量。當然，可以選擇提供更快或更穩定響應的PID值。
在為緩慢/敏感響應配置SKP信號調節對話框時，應該首先從相對較高的“P”設置（0.1–1）開始，以確保快速接近控制回路的設置。一旦達到一般電位值，實驗恢復到0.05-0.001
的較不敏感值。這將有助于減少噪聲和環境產生的波動。
Scan-Lab TN#3
（b）PID參數設置指南
在特定情況下設置SKP的PID回路參數可能很困難，特別是在不熟悉PID控制的情況下。指導原則如下：（1）從一組已知有效的參數開始，例如這里提供的那些值，或者那些用作默認值的值，然后更改它們。（2）如果你沒有看到你期望的結果，從新開始；最好將“I”和“D”設置為零，然后調整“P”以獲得最佳結果。當“P”的控制結果似乎是最好的之后，開始增加“I”，直到控制回路達到最佳值。最后，開始添加“D”并重復。（3）并非總是需要激活所有術語。（4）根據您的要求進行調整；如果您希望快速響應跨步電位，則在手動定位時監控結果，并在跨步電位上重新定位探針。如果您希望測量一個敏感和穩定的值，請將探針放在所需的區域上，并在一段時間內觀察系統輸出，以確保所需的穩定性。
4.3 優化解調參數
“Reference Phase”（參見圖4中的SKP配置對話框）必須根據CHM技術中使用的最佳確定值進行設置。如果沒有正確的值，功函數信號的解調將不同步，并導致值差或不正確。用戶應確保在SKP配置中使用的Reference Phase與之前在CHM配置中使用的振動振幅和頻率有關。此值可能與靈敏度范圍有關。
注：使用M470時，可以自動調整所有SKP區域掃描測量中的解調相位。這確保解調相位對于測量的振幅、頻率和靈敏度范圍是正確的。
4.4 選擇正確的靈敏度
理論上，任何靈敏度范圍都可以用于SKP技術，因為控制和測量的值為零（零點）。然而，在實踐中，環境規定了對所使用設置的一些限制。溫度、濕度、壓力、環境噪聲和振動的變化都可能是反饋信號誤差的來源，因為它們都會改變探針對樣品的電容。此外，濕度可以改變表面特性。當變化到靈敏度范圍過高時，PID回路將開始受到環境的影響，就像功函數差一樣。當在低靈敏度（例如5mV）下實現穩定控制時，可以看到變化，然后變?yōu)楦哽`敏度（例如10μV）；配置設置對話框中顯示的值將開始波動，并且可以看到有人呼吸對樣品的影響。
4.5 小心準備樣品
本文中所示的樣品制備應非常小心，以避免出現許多可能的問題：避免焊料在金屬間隙之間流動，并避免在拋光過程中一種金屬與另一種金屬交叉污染。為了避免由于拋光技術差而產生的錯誤讀數，本文中的工作對每種金屬使用了單獨的拋光材料，在最后的拋光步驟
中，每種材料的拋光方向都不會污染其他材料。
4.6 避免蒸發的影響
根據工作的環境，隨著SKP測量的進行，溶液可能會蒸發。如果這種效果明顯，第一步就是形成更大的液滴尺寸，這樣蒸發的即時效果會更小。為了在不受相鄰樣品干擾/污染的情況下使用較大的液滴，用膠帶遮蓋每個不同的金屬，因此每個金屬的暴露區域與所有其他金屬分開
5. 結論
本文給出了一種確定使用SKP探針實驗獲得的接觸電位和電化學電位之間關系的實驗方法。校準包括測量感興趣溶液中一系列不同金屬的OCP。然后將這些電位繪制為掃描開爾文探針測量的功函數差的函數。因此，對于每個功函數差，都有相應的OCP值。功函數差的變化可以用電化學變化來解釋，掃描開爾文探針數據可用于腐蝕現象學研究。
